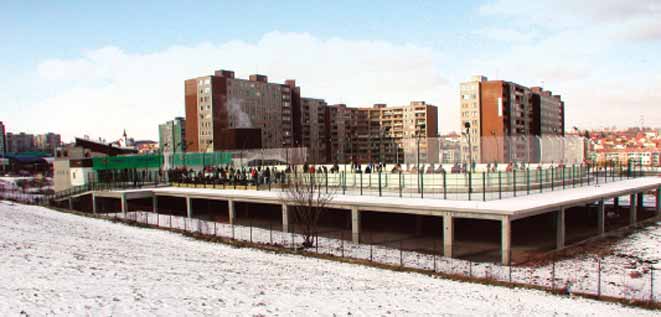

Praha 13 -
Luka - Bronzová, výstavba otevřeného zimního stadionu
s parkovištěm pod ledovou plochou - (r. 2002) - rarita řešení - kluziště v 1.patře, kanadské rozměry NHL(61 x 26 m mezi mantinely), rekordní délka výstavby (říjen 2002 - prosinec 2002) |
|
|
| | |
 |
|
| |
Slavnostní
otevření zimního stadionu Bronzová (leden 2003)
K. Holý, M. Beneš, M. Vopička, M. Topolánek |
|
|
|
Chladící trubičky jsou zalité v betonu, pevná strojovna
chlazení. Možno použít jako otevřené ledové plochy
nebo kryté stadiony. Zajišťujeme různé typy zastřešení,
výstavbu sociálního zázemí (šatny, sprchy, WC,
místnost pro rolbu).
|
| |
 |
|
| |
Praha 13 -
Luka - Bronzová - zakrytý zimní stadion (2004) |
|
|
|
|
| | | |
 |
|
| |
Zakrytí zimního
stadionu Bronzová (r. 2004) |
|
|
|
-
Výhody
- stálá kvalita ledu
- dlouhá životnost
- nízké energetické ztráty
- vysoký komfort pro hráče
-
Nevýhody
- vysoké pořizovací náklady
|
|
 |
|
| |
Kluziště s mantinely ve dne a v noci za umělého osvětlení na speciálních stožárech ve sportovním arálu „Na Františku“ (r. 2004) |
|
|
| |
 |
|
| |
Mobilní strojovna chlazení |
|
|
|
 |
|
| |
Detail uložení
chladícího koberce |
|
|
|
- Systém chlazení je založen na zcela novém principu.
Na asfaltový podklad se nejprve instalují hokejové
mantinely, poté se po celé ploše rozvine mobilní
mrazicí koberec, který je tvořen soustavou gumových
elastických trubiček. Ty jsou pod mantinelem svedeny
do mělkého svodného kanálu.
- Mobilní strojovna chlazení: v blízkosti svodného kanálu
je umístěna mobilní strojovna chlazení (kontejner).
Chladicí médium je pomocí čerpadel vháněno ze strojovny
chlazení přes potrubí ve svodném kanálu do systému
chladicího koberce z trubiček. Tento systém trubiček je
v celé ploše hřiště - kluziště překryt vodopropustným
kobercem ze speciálního umělého trávníku, který je
zasypán křemičitým pískem. Textilní část umělého trávníku je 100% nasákavá, čímž dojde při mrazení k totálnímu
přilnutí koberce k systému chladicích trubiček. Tím je zaručena kompaktnost ledové vrstvy v celé ploše.
|
| | |
 |
|
| |
Mrazící koberec
z gumových trubiček, kterými protéká chladící médium. Na trubičky je položen speciální vodopropustný trávník se 100% nasákavou podložkou, který je zasypán křemičitým pískem |
|
|
|
| |
- Další výhodou tohoto kluziště je skutečnost,
že v případě potřeby je možno celý mobilní systém
(strojovna chlazení, chladicí trubičky, mantinely
a držáky sítí a osvětlení) přemístit do jiné lokality.
|
|
- Po skončení bruslařské sezóny a rozpuštění ledu
slouží celá plocha bez jakýchkoliv dalších úprav jako
běžné víceúčelové hřiště, na kterém lze provozovat
všechny druhy míčových her. Tím je vyřešen největší
problém stálých ledových ploch a sice jejich sezónní
využitelnost.
|
| |
 |
|
| |

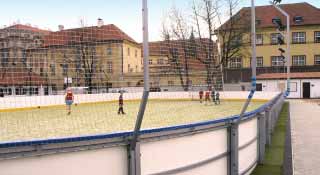

Pohled na hřiště po rozpuštění ledu, kde se v létě na umělém trávníku hraje kopaná nebo jiné míčové hry |
|
|
|
|
 |
|
| |

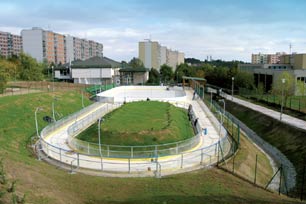

Největší ICE Park v Evropě - Plzeň - Lochotín
(2006) - při večerním osvětlení a bruslení
na kluzišti 20 x 30 m s možností výjezdu
do přírody |
|
|
|
| |
- Jedná se o převratnou novinku v oblasti umělých
sportovních povrchů, suché kluziště lze instalovat
buď jako mobilní (sezónní použitelnost)
nebo pevnou instalaci (speciální know-how podklad).
- Instalace této hmoty je velmi snadná, desky
o rozměrech 2 x 1 m se pokládají k sobě se
speciálním úchytem know how firmy „patent“.
Ukládání je buď na speciální rošt, který je uložen
na připraveném dokonale rovném podkladu
(buď vodopropustný asfalt, beton s kari-sítí nebo
drátkobeton) - speciální know-how podklad.
|
| |
- nízké provozní náklady bez připojení inženýrských sítí
- snadná instalace a demontáž plochy pro bruslení
- možnost bruslení bez ohledu na počasí a roční období
- sezónní použitelnost (např. instalace na dno koupališť,
která jsou jinak mimo letní sezónu nevyužita, na plochu
kurtů a hřišť)
- nutno upozornit na skutečnost, že polymerové desky je třeba
čistit a impregnovat speciálním strojem, který chrání
povrch před znečištěním.
|
|
- Novinka roku 2005 - nabízíme speciální umělou hmotu
pro bruslení použitelnou za jakýchkoli teplot a klimatických
podmínek bez chlazení v rámci exkluzivní spolupráce
Sporttechniku Bohemia s firmou INTERICE, která je
výhradním dovozcem polymerových panelů pro bruslení
americké výroby NASA. Povrch z této hmoty svými vlastnostmi
umožňuje bruslení na klasických bruslích, hraní hokeje,
krasobruslení, nevyžaduje ke svému provozu žádné
energie, ani přívod vody, provoz není omezen silnými mrazy,
ani vysokými teplotami v letních měsících.
|
| |
 |
|
| |
ICE Park - Plzeň - Lochotín z amerických panelů NASA - INTERICE (2006) ve dne s přírodním potokem, mostem, sociálním zázemím, osvětlením a oplocením COREL - 1200 m2 plochy pro bruslení |
|
|
|
| |
 |
|
| |
Na slavnostní otevření ICE Parku v Plzni přišlo 2600 lidí. Byla exhibice krasobruslení,
hokeje a zpěváků Pop-music.
(zleva: starosta Plzně Winkelbauer, hokejista a ředitel
M. Vopička, J. Linhart INTERICE)
|
|
|
|
|
 |
 |
|
| |
Úprava ledové
plochy pomocí rolby |
|
|
|
- Plzeň
- Tábor
- Doksy
realizovaná kluziště
|
- rolby pro úpravu ledové plochy
- ochranné sítě za brankami
|
|
|
|
|
- sportovní vybavení
- střídačky, lavičky
- osvětlení, zastřešení
- sociální zázemí
(šatny, sprchy, WC)
|
|
|
